SEOPレーザ

Spin-Exchange Optical Pumping Laser(スピン交換光ポンピング用レーザ)

ハイパワー500W 794.7nm 線幅38GHz 円偏光ビーム

原子核スピンの偏極率の向上

波長チューニング可能

超偏極ガス励起用レーザ

  ルビジウムD1線を794.7nmの狭線幅かつ高出力で光ポンプし、キセノンをスピン偏極する"Spin-Exchange Optical Pumping Laser"です。

  レーザは、円偏光されており、ボリュームブラッググレーティングVBG(VHG)による外部共振構造によって中心波長794.7nmの線幅<0.2nmで高出力発振します。発振波長を200pmの範囲でチューニングできるため、ルビジウムD1線を狙い撃ちし、超偏極希ガスの生成効率と偏極希ガス生成速度を上げ、超偏極キセノンガスを連続的に大量に取り出すことが可能になります。


特徴

・794.7nmを中心波長として安定発振(中心波長安定性<+/-0.05nm@8時間)

・空冷で60W、水冷で500Wのハイパワーレーザ発振

・発振スペクトルの線幅(Linewidth)は、空冷60Wで80pm(38GHz)、水冷230Wで200pm(95GHz)

・ルビジウムD1線を狙い撃ちできるように波長可変オプションあり

・円偏光ビーム

・ビームサイズと焦点距離をカスタマイズします

・ビーム強度分布のフラットトップオプションあり

・半導体チップの工夫により、サイドローブの少ないシングルモード発振を実現(オプション)

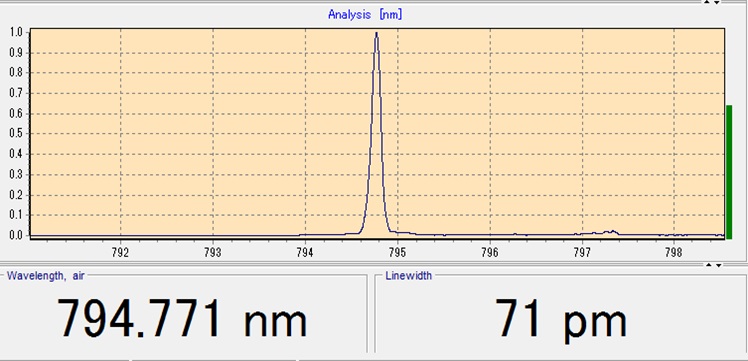

50W 794.7nm レーザ発振スペクトル
空冷50W 794.77nm狭線幅化 線幅71pm
200Wレーザ 794.7nm 発振スペクトル
水冷200W 794.7nm狭線幅化 線幅0.1nm

仕様

項目 内容 単位
トータル光出力@出射口

60W(空冷)

500W(水冷)

W
ビームサイズ

40×40

(カスタマイズ可能)

㎜2
中心波長

794.7+/-0.1

(カスタマイズ可能)

nm

中心波長安定性

+/-0.05

nm

線幅

Linewidth

20pm, 80pm, 200pm

(選択可)

pm
波長チューニング範囲 <500 pm
偏光状態 円偏光
冷却方法 空冷, 水冷選択可
ウォームアップタイム

10(空冷)

5(水冷)

分
ワーキングディスタンス

400

(カスタマイズ可)

mm

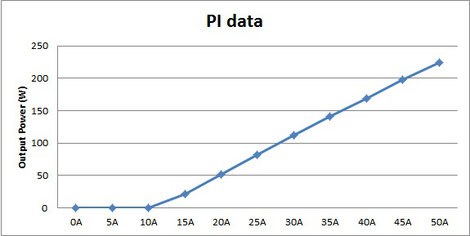

電流出力特性

PI characteristics of 230W 794.7nm
中心波長794.7nm   線幅<0.2nm

縦軸:光出力(W)   横軸:駆動電流(A)


波長チューニング

VBG(VHG)外部共振構造レーザの波長可変グラフ
VBG(VHG)外部共振構造レーザの波長可変グラフ

波長可変も可能です。上グラフは、794.5nmから794.8nmまで波長可変した時の中心波長の測定データ。ルビジウムの狭い吸収域を狙って高出力の光ポンピングが可能となります。

ダウンロード
波長チューニング時のスペクトルシフト動画
光出力200W発振時における波長794.5nmから794.8nmまでの波長チューニング時のスペクトルの遷移の様子
波長チューニング時のスペクトルシフト動画.avi
ビデオファイル 3.6 MB
ダウンロード

出力安定性

           出力安定性(P-V値):<0.2%
           出力安定性(P-V値):<0.2%

線幅安定性(230W 8時間)

8 hours Stability of Linewidth in 230W output
230W, 120pm<Linewidth<210pm for 8hours

スペクトルの経時変化(500時間運転後)

SEOPレーザ スペクトル変化(500時間後)

より詳細な資料およびお見積もりをご希望の方は、弊社営業部までお問い合わせください。
